DX51LT型法兰式变送器

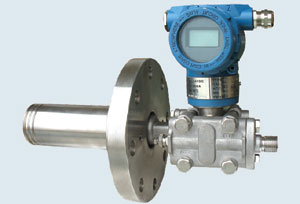

DX3351LT型法兰式液位变送器

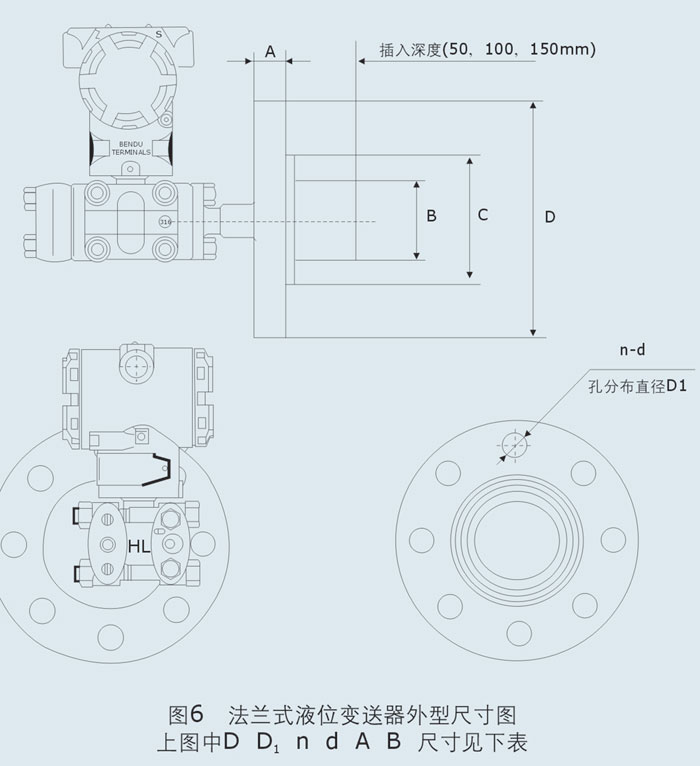

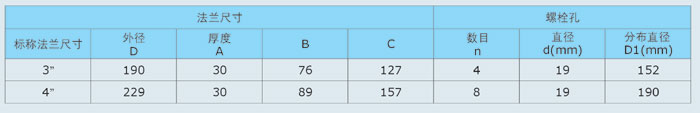

DX3351LT法兰式涂位变送器的安装法兰标准按ANSL，法兰有3" 和4" 规格，法兰等级为159LB（2.5MPa），法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、PN=2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙乃尔、钽等。用户不注明，时以3" 150LB安装法兰及接液膜片材料316L供货。

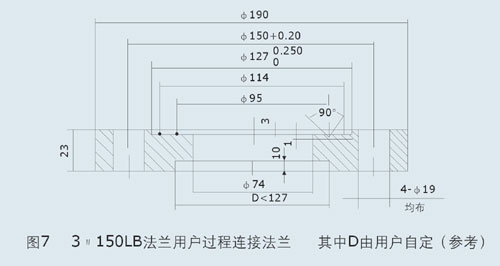

凡用户订DX3351LT型法兰式液位变送器或DX3351DP/GP型带远传装置的差压/压力变送器中EFW、RFW法兰安装所配3"、4"140LB过程连接法兰式尺寸和密封垫圈尺寸，下图所示供参考。

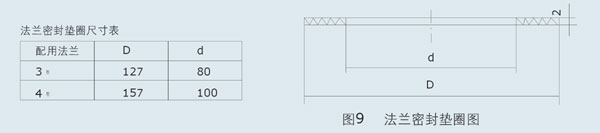

法兰密封垫圈用户按接介质征，自行选择密封垫圈材质，本公司推荐石棉橡胶，丁腈橡胶，氟橡胶，尼龙，聚四氟乙烯等材质。

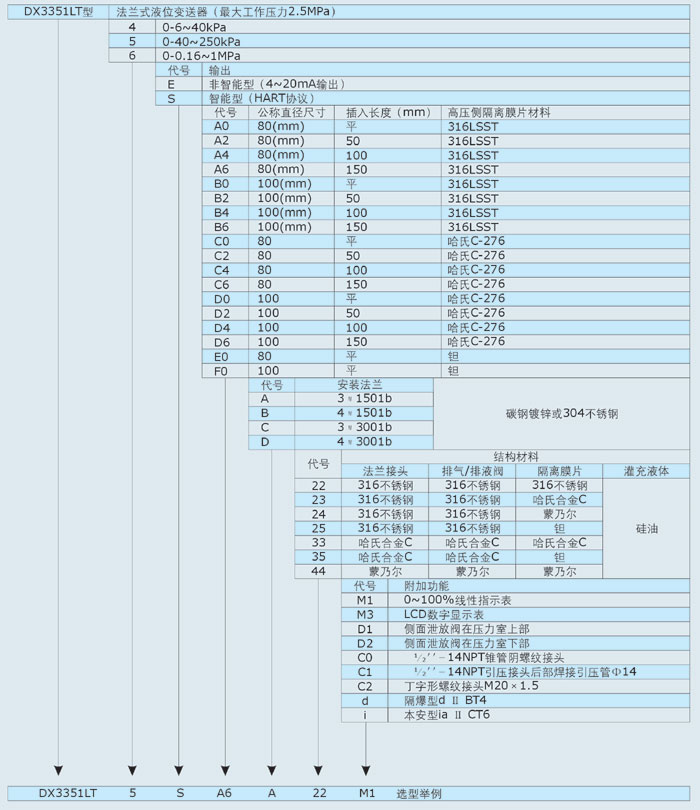

DX3351LT型法兰式液位变送器型号及规格代号表
